什么是空分光纤？软光纤、集束光纤、紧套光纤是光纤吗？

发布时间：2022年11月21日

1 什么是空分光纤

在MWC2019上海展上，烽火通信展示了一种空分光纤（也称多芯光纤），如图1所示，光纤端面检测仪的显示屏上显示的是空分光纤的端面结构。

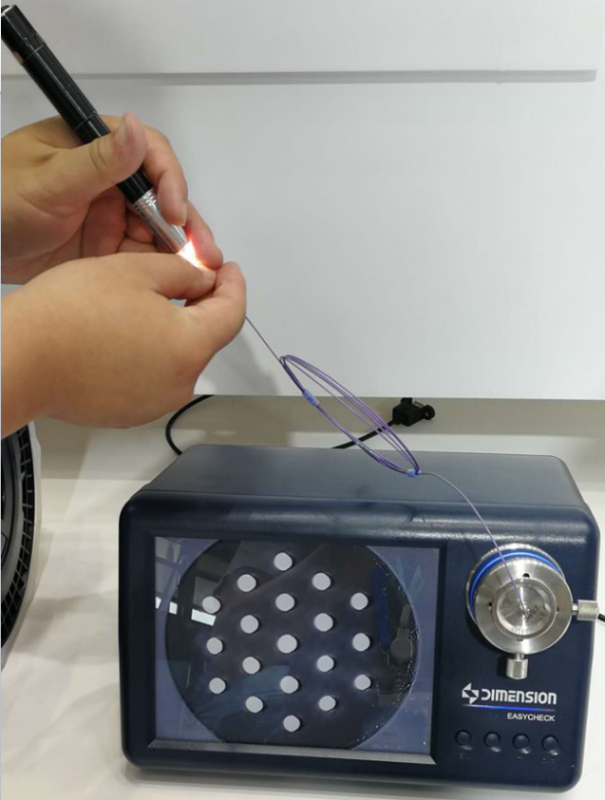

图1 空分光纤的端面结构

那么，什么是空分光纤呢？我们先从普通单模光纤的结构说起。

普通单模光纤的截面如图2所示，从里到外分别是纤芯、包层和涂覆层。纤芯和包层是折射率不同的玻璃材质，涂覆层是在玻璃光纤从预制棒拉出来的同时，为了保护光纤，而用紫外光固化的一层弹性涂料。

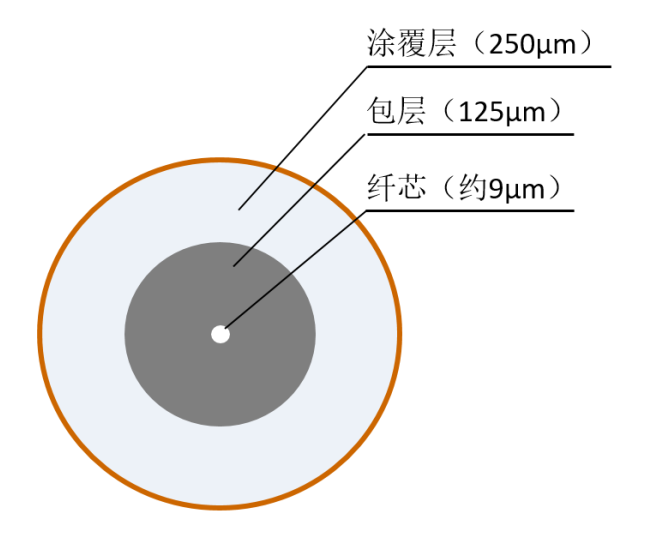

图2 普通单模光纤的端面结构

涂覆层的直径为250μm（着色后），包层的直径为125μm。单模光纤的纤芯直径并没多少人关注，人们关注的是模场直径（见“常用通信光纤是如何分类的”一文），单模光纤的模场直径约为9μm（G.652,1310nm）。

虽然单模光纤的包层直径与普通头发相差无几（普通头发直径约60μm～90μm），但其相对于模场直径还是显得太大了。那么，何不在包层内多放几根纤芯呢，比如，在包层里放7根纤芯，就成了酱紫，见图3。

图3 7芯空分光纤的端面结构

图3依然是一根光纤，只是纤芯有7根，这就是7芯光纤（图1展示的是19芯光纤）。如果每根纤芯传1个100G，那么，这根光纤就可以同时传7个100G。

2 软光纤、集束光纤是光纤吗

现行信息通信建设工程预算定额中关于软光纤的子目就有多条，如图4所示，这里所说的软光纤实际指的是单芯跳纤。

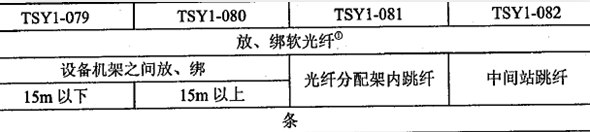

图4 预算定额中的软光纤子目

单芯跳纤是指一根两端都带有光纤活动连接器插头的单芯室内光缆，如图5所示。

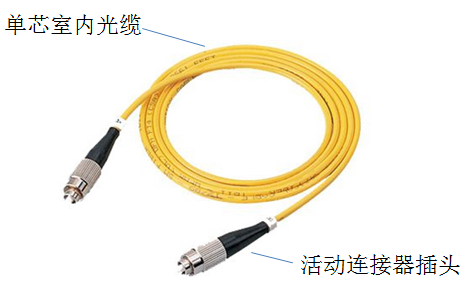

图5 单芯跳纤

单芯室内光缆的结构如图6所示。

图6 单芯室内光缆

现行概预算定额中还有多条关于集束光纤的子目，如图7所示。

图7 预算定额中的集束光纤子目

这里所说的集束光纤指的是多芯室内光缆，如图8所示。

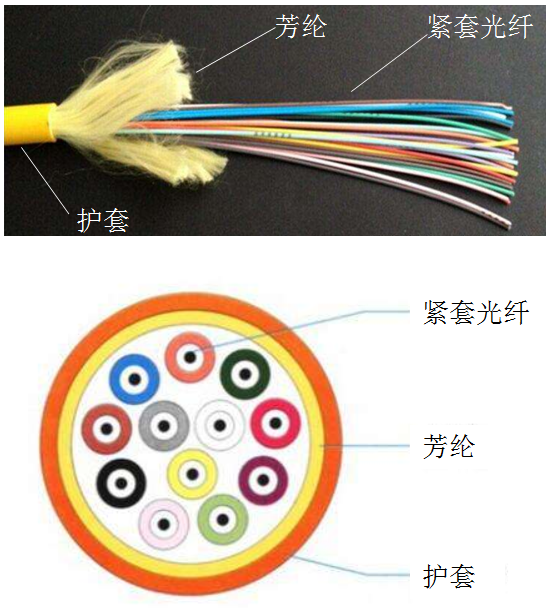

图8 多芯室内光缆

看来，所谓的软光纤、集束光纤都不是光纤。

3 什么是紧套光纤

图6和图8的室内光缆里都使用到了紧套光纤。紧套光纤是在一次涂覆光纤上直接二次被覆而成，两层之间没有间隙，如9所示。涂覆层和被覆层也被称为一次被覆层和二次被覆层。

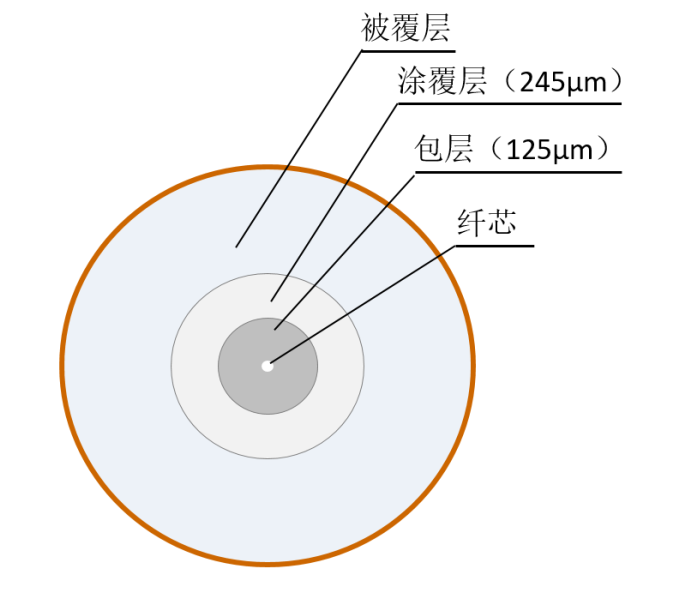

图9 紧套光纤的端面结构

紧套光纤的外径有多种，常用的有0.6mm和0.9mm。由于紧套光纤具有较好的机械强度，通常用于设备侧的尾纤，如图10所示（图中与活动连接器插头连接的是直径0.9mm的紧套光纤）。

图10 ODF成端模块内的尾纤

紧套光纤的结构特点还是符合光纤的结构特点的，所以，紧套光纤依然属于光纤，而不是单芯光缆。
